信息技术综合实验——交换机地址表学习与VLAN基础配置

一、实验目的

1、观察交换机地址表学习过程

2、交换机下处于相同网段的PC可以互通

3、交换机下处于不同vlan的pc不能ping通，相同vlan的pc可以互通。

二、主要软件

软件：eNSP模拟仿真

三、实验原理（内容或设计过程）

交换机下处于相同网段的PC可以互通原理

交换机作为一个网络设备，它通过物理地址（即MAC地址）来转发数据包。当交换机接收到一个数据包时，它会检查数据包中的目标MAC地址，并将数据包转发到与目标MAC地址对应的端口。

当两台PC处于相同的网段时，它们的IP地址的网络部分是相同的。在发送数据包时，源PC会将目标PC的IP地址作为目标IP地址填入数据包中，然后将数据包发送给交换机。

交换机接收到数据包后，会检查目标MAC地址，并查找与该MAC地址对应的端口。如果目标MAC地址与交换机的端口相对应，则交换机将数据包转发到该端口。

目标PC接收到数据包后，会检查数据包中的目标IP地址，并与自己的IP地址进行比较。如果目标IP地址与自己的IP地址相同，则目标PC会将数据包上层的数据提取出来，并进行相应的处理（如显示在屏幕上）。

PC利用VLAN功能互通原理

交换机可以将不同VLAN的PC隔离开，阻止它们进行直接通信。这是通过交换机的VLAN功能实现的。当交换机收到一个数据包时，它会检查数据包的VLAN标记。

如果数据包的VLAN标记与交换机配置的VLAN不匹配，交换机会将数据包丢弃或转发到指定的VLAN。

如果两台PC处于不同的VLAN中，它们的数据包会被交换机分别转发到各自所在的VLAN中。因此，这两台PC无法直接进行通信。

而当两台PC处于相同的VLAN中时，它们的数据包会被交换机转发到同一个VLAN中。这样，这两台PC就可以直接进行通信，可以通过互相发送和接收数据包来实现互通。

四、实验内容和实验结果

交换机地址表学习

要求：

1、（1）使用eNSP搭建实验组网图

（2）命令查看交换机地址表（为空），pc使用命令行arp -a查看映射表内容（为空）

（3）PC1依次访问PC2-PC6，成功

（4）3台交换机命令查看地址表。自行总结地址表内容。

6台pc使用命令行arp -a查看映射表，自行总结映射表内容

2、保存PC 基础配置、ping结果图，按照实验步骤，记录每次查看的交换机地址表、ARP映射表的内容。

实验结果

实验搭建

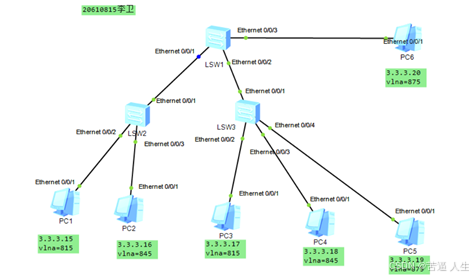

1、搭建实验组图，设置IP地址

2、命令查看交换机地址表（为空），pc使用命令行arp -a查看映射表内容（为空）

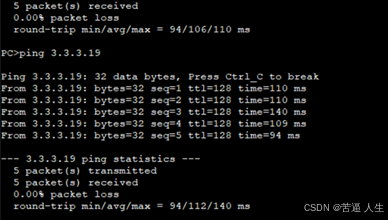

3、PC1依次访问PC2-PC6，成功

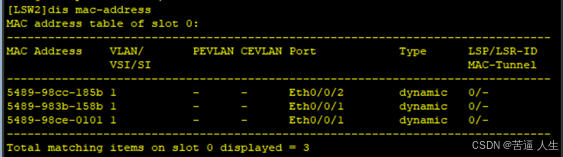

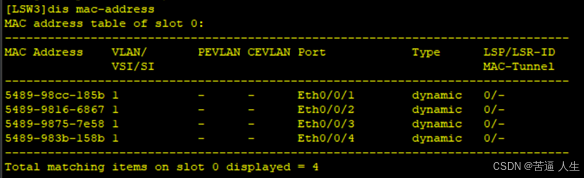

4、3台交换机命令查看地址表。

.从地址表中，我们可以看到记录了交换机上各个端口与MAC地址之间的对应关系，以及VLAN值。

5、pc使用命令行arp -a查看映射表

PC映射表记录了一个网络设备的IP地址与其对应的MAC地址之间的映射关系。PC映射表还可以显示端口信息。

VLAN基础配置

要求：

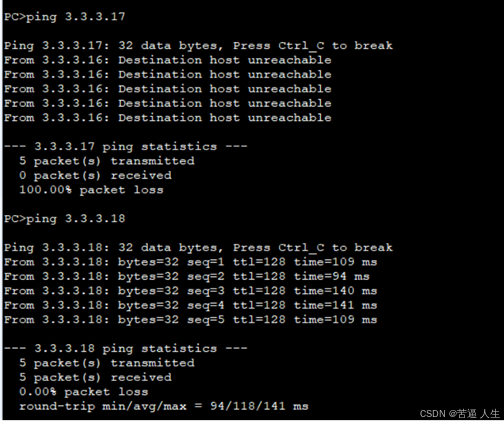

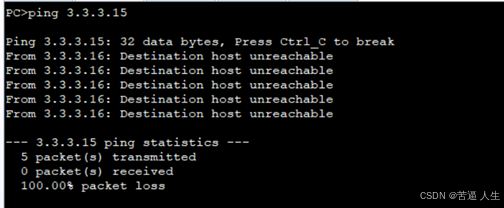

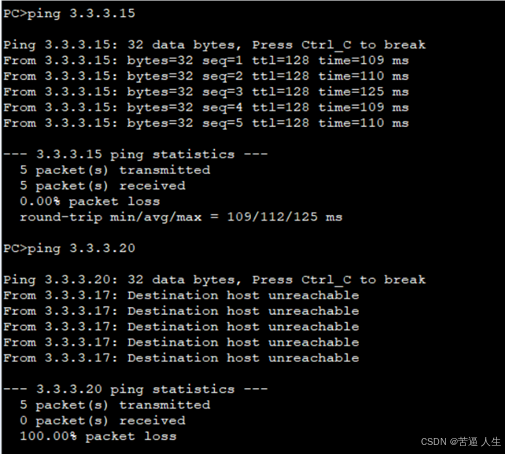

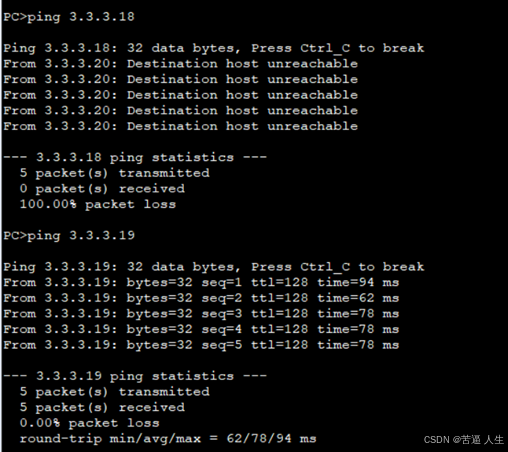

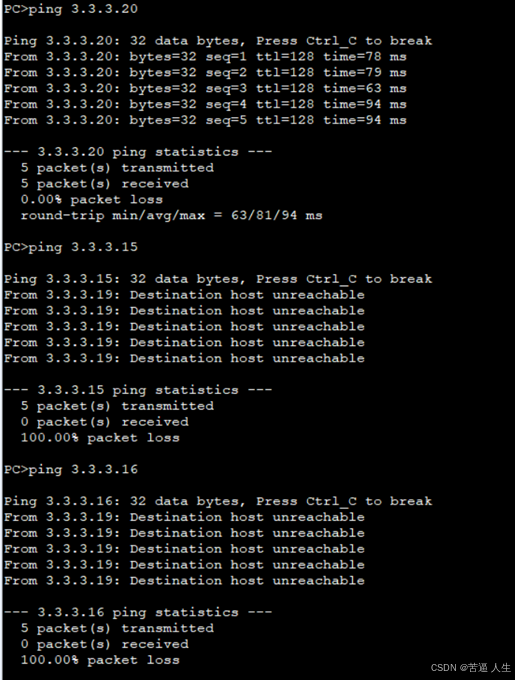

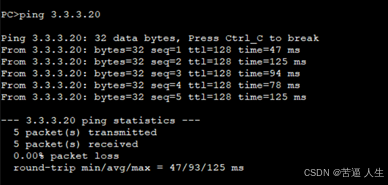

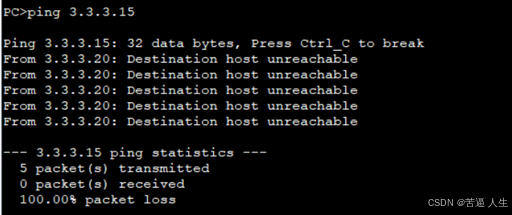

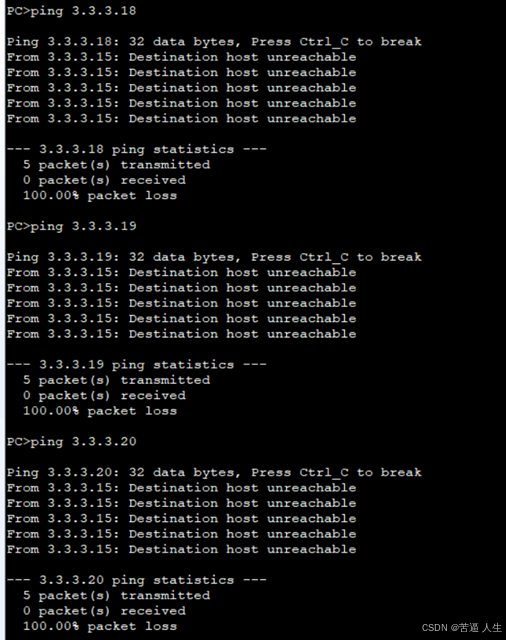

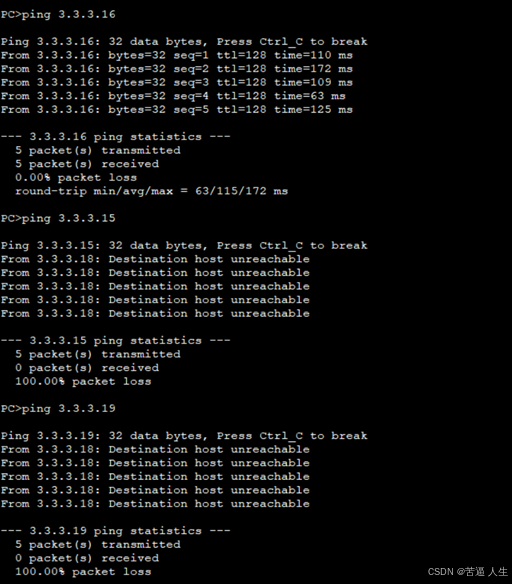

（1）配置交换机。验证不同vlan的pc不能ping通，相同vlan的pc可以互通。

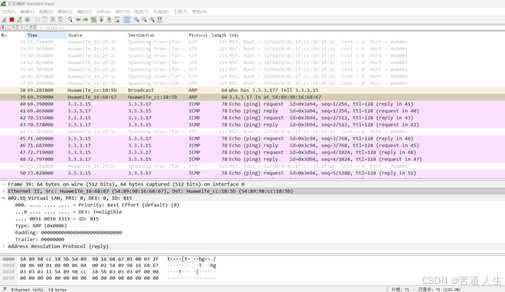

（2）当PC分别访问同vlan下的设备时，在交换机LSW1的e/0/0/1和e/0/0/2的接口上抓包，查看vlan相关信息，截取报文片段。并将抓包文件插入报告中。

实现方式：

（3）保存PC 基础配置、交换机配置命令、ping结果图。

实验结果

配置交换机，设置VLAN，配置链路

交换机1：

<Huawei>sys

Enter system view, return user view with Ctrl+Z.

[Huawei]sys LSW1

[LSW1]vlan batch 815 845

[LSW1]int e0/0/1

[LSW1-Ethernet0/0/1]port link-type trunk

[LSW1-Ethernet0/0/1]port trunk allow-pass vlan 815 845

[LSW1-Ethernet0/0/1]int e0/0/2

[LSW1-Ethernet0/0/2]port link-type trunk

[LSW1-Ethernet0/0/2]

[LSW1-Ethernet0/0/2]port trunk allow-pass vlan 815 845 875

[LSW1-Ethernet0/0/2]

[LSW1-Ethernet0/0/2]int e0/0/3

[LSW1-Ethernet0/0/3]port link-type access

[LSW1-Ethernet0/0/3]port default vlan 875

[LSW1-Ethernet0/0/3]

[LSW1-Ethernet0/0/3]q

[LSW1]q

<LSW1>dis port vlan

Port Link Type PVID Trunk VLAN List

-------------------------------------------------------------------------------

Ethernet0/0/1 trunk 1 1 815 845

Ethernet0/0/2 trunk 1 1 815 845 875

Ethernet0/0/3 access 875 -

Ethernet0/0/4 hybrid 1 -

Ethernet0/0/5 hybrid 1 -

Ethernet0/0/6 hybrid 1 -

Ethernet0/0/7 hybrid 1 -

Ethernet0/0/8 hybrid 1 -

Ethernet0/0/9 hybrid 1 -

Ethernet0/0/10 hybrid 1 -

Ethernet0/0/11 hybrid 1 -

Ethernet0/0/12 hybrid 1 -

Ethernet0/0/13 hybrid 1 -

Ethernet0/0/14 hybrid 1 -

Ethernet0/0/15 hybrid 1 -

Ethernet0/0/16 hybrid 1 -

Ethernet0/0/17 hybrid 1 -

Ethernet0/0/18 hybrid 1 -

Ethernet0/0/19 hybrid 1 -

Ethernet0/0/20 hybrid 1 -

Ethernet0/0/21 hybrid 1 -

Ethernet0/0/22 hybrid 1 -

GigabitEthernet0/0/1 hybrid 1 -

GigabitEthernet0/0/2 hybrid 1 -

交换机2：

<Huawei>sys

[Huawei]sys LSW2

[LSW2]vlan batch 815 845

[LSW2]int e0/0/1

[LSW2-Ethernet0/0/1]port link-type trunk

[LSW2-Ethernet0/0/1]

[LSW2-Ethernet0/0/1]port trunk allow-pass vlan 815 845

[LSW2-Ethernet0/0/1]

[LSW2-Ethernet0/0/1]int e0/0/2

[LSW2-Ethernet0/0/2]port link-type access

[LSW2-Ethernet0/0/2]

[LSW2-Ethernet0/0/2]port default vlan 815

[LSW2-Ethernet0/0/2]

[LSW2-Ethernet0/0/2]int e0/0/3

[LSW2-Ethernet0/0/3]port link-type access

[LSW2-Ethernet0/0/3]

[LSW2-Ethernet0/0/3]port default vlan 845

[LSW2-Ethernet0/0/3]

[LSW2-Ethernet0/0/3]q

[LSW2]q

<LSW2>dis port vlan
