信息技术综合实验——静态路由协议

一、实验目的

1、掌握静态路由、负载分担、浮动路由和缺省静态路由的原理和配置方法。

2、掌握用不同的方法配置路由器，验证网络的连通性。

二、主要软件

软件：eNSP模拟仿真

三、实验原理（内容或设计过程）

1、静态路由：

原理：静态路由是手动配置的路由，需要手动指定目的网络和下一跳路由器的地址。当一个数据包到达一个路由器时，路由器会根据静态路由表中的条目，选择最佳的下一跳路由器进行转发。

配置方法：在路由器上使用路由配置命令，将目的网络和下一跳路由器的地址添加到路由表中。

2、负载分担：

原理：负载分担是将流量分散到多个路径上，以实现负载均衡的功能。当一个数据包到达一个路由器时，路由器根据负载分担算法，选择一个合适的路径进行转发。

配置方法：在路由器上使用负载分担配置命令，将多个路径添加到路由表中，并配置负载分担算法。

3、浮动路由：

原理：浮动路由是一种备份路由，当主路由不可用时，浮动路由会自动激活并接管流量转发。

配置方法：在路由器上配置两个路由，并设置浮动路由的优先级，当主路由不可用时，浮动路由会自动接管流量。

4、缺省静态路由：

原理：缺省静态路由是指当路由表中没有与目的网络匹配的路由条目时，将流量转发到缺省静态路由指定的下一跳路由器。

配置方法：在路由器上配置缺省静态路由，将目的网络设置为0.0.0.0/0，并指定下一跳路由器的地址。当路由表中没有匹配的路由时，流量会被转发到缺省静态路由指定的下一跳路由器。

四、实验内容和实验结果

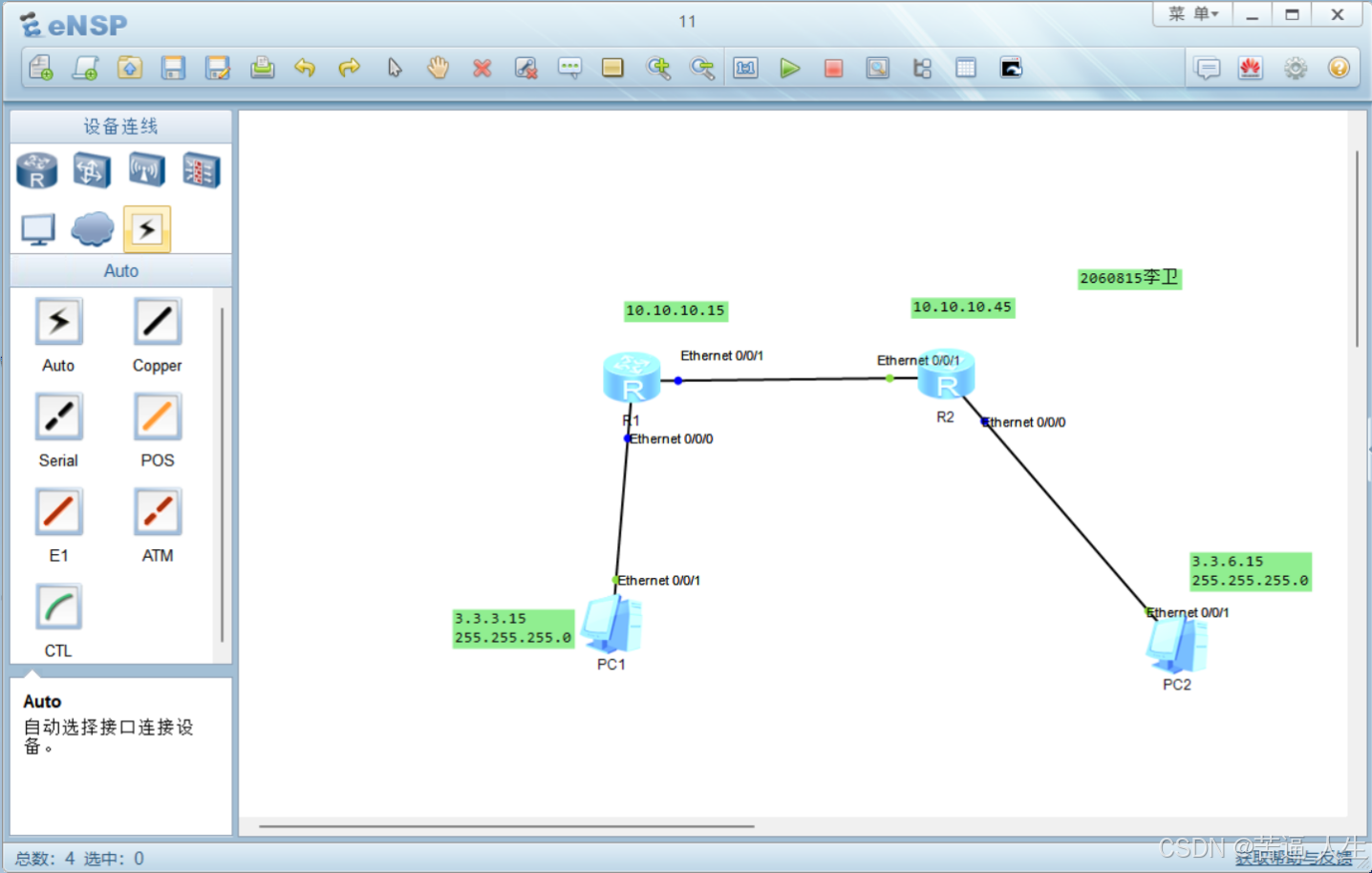

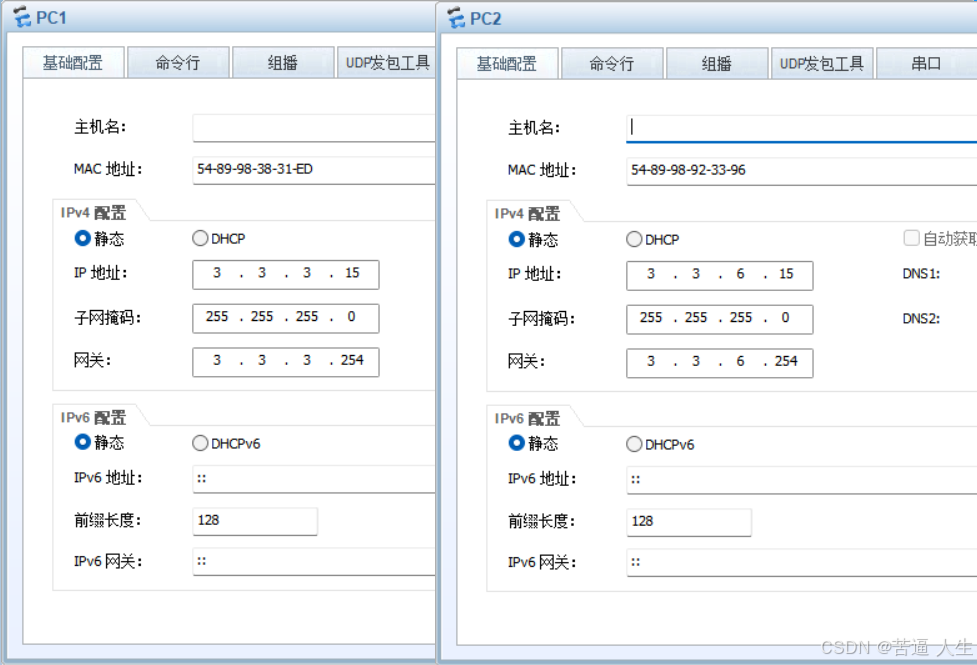

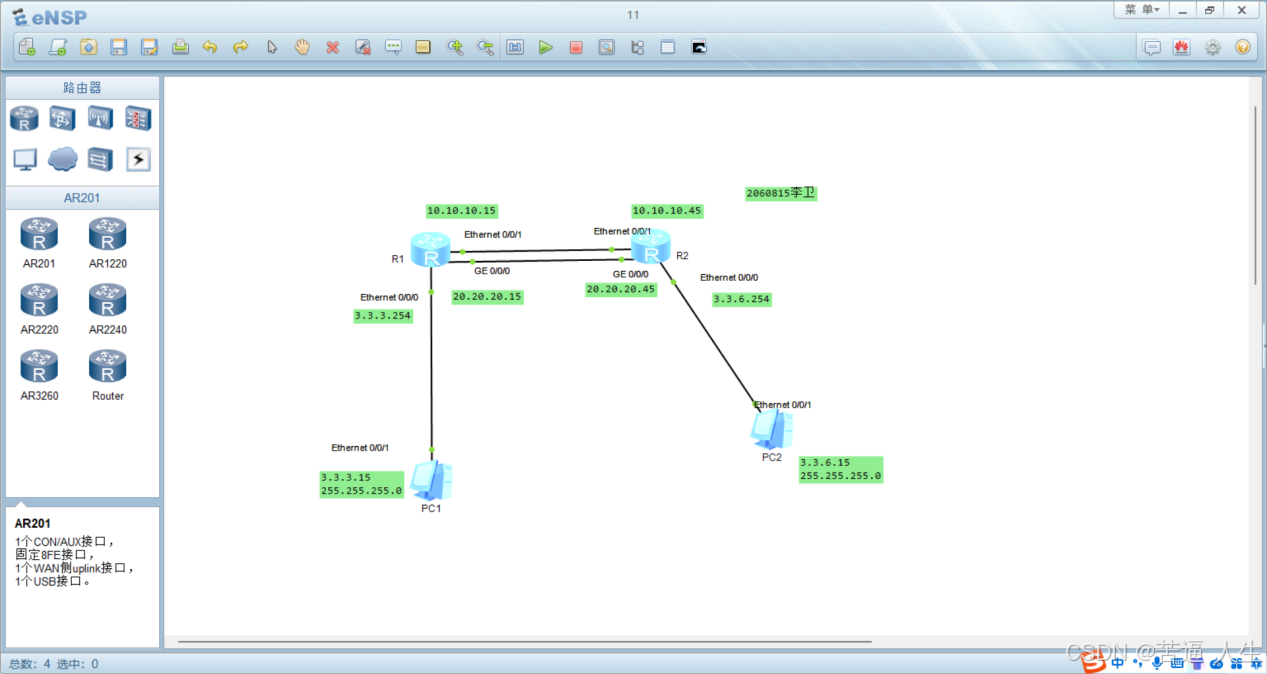

搭建实验组图，设置PC机IP地址

1、无静态路由

配置R1：

<Huawei>sys

[Huawei]sys R1

[R1]int e0/0/0

[R1-Ethernet0/0/0]ip add 3.3.3.254 24

[R1-Ethernet0/0/0]

[R1-Ethernet0/0/0]int e0/0/1

[R1-Ethernet0/0/1]ip add 10.10.10.15 24

查看IP地址信息：

[R1-Ethernet0/0/1]dis ip int b

Interface IP Address/Mask Physical Protocol

Ethernet0/0/0 3.3.3.254/24 up up

Ethernet0/0/1 10.10.10.15/24 up up

GigabitEthernet0/0/0 unassigned down down

GigabitEthernet0/0/1 unassigned down down

GigabitEthernet0/0/2 unassigned down down

GigabitEthernet0/0/3 unassigned down down

NULL0 unassigned up up(s)

Serial0/0/0 unassigned down down

Serial0/0/1 unassigned down down

Serial0/0/2 unassigned down down

Serial0/0/3 unassigned down down

配置R2：

<Huawei>sys

[Huawei]sys R2

[R2]int e0/0/0

[R2-Ethernet0/0/0]ip add 3.3.6.254 24

[R2-Ethernet0/0/0]int e0/0/1

[R2-Ethernet0/0/1]ip add 10.10.10.45 24

查看IP地址信息：

[R2-Ethernet0/0/1]dis ip int b

Interface IP Address/Mask Physical Protocol

Ethernet0/0/0 3.3.6.254/24 up up

Ethernet0/0/1 10.10.10.45/24 up up

GigabitEthernet0/0/0 unassigned down down

GigabitEthernet0/0/1 unassigned down down

GigabitEthernet0/0/2 unassigned down down

GigabitEthernet0/0/3 unassigned down down

NULL0 unassigned up up(s)

Serial0/0/0 unassigned down down

Serial0/0/1 unassigned down down

Serial0/0/2 unassigned down down

Serial0/0/3 unassigned down down

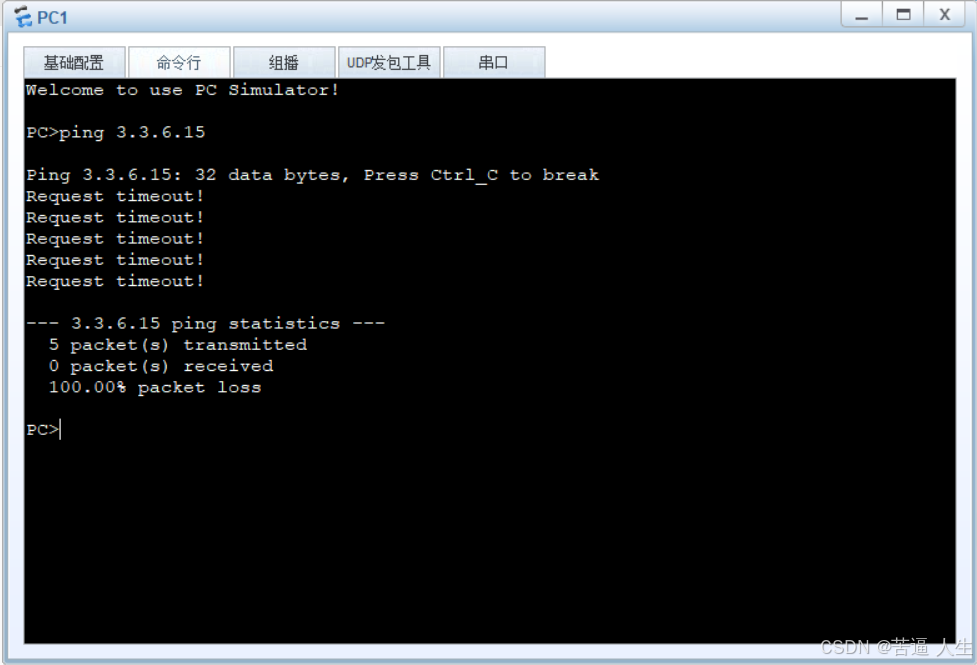

Ping值验证设备连通性：

设备无法连通

2、静态路由

R1路由配置：

[R1]ip route-static 3.3.6.15 32 e0/0/1 10.10.10.45

查看路由表：

[R1]dis ip routing-table

Routing Tables: Public

Destinations : 7 Routes : 7

Destination/Mask Proto Pre Cost Flags NextHop Interface

3.3.3.0/24 Direct 0 0 D 3.3.3.254 Ethernet0/0/0

3.3.3.254/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0

3.3.6.15/32 Static 60 0 D 10.10.10.45 Ethernet0/0/1

10.10.10.0/24 Direct 0 0 D 10.10.10.15 Ethernet0/0/1

10.10.10.15/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1

127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0

127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0

R2路由配置：

[R2]ip route-static 3.3.3.15 32 e0/0/1 10.10.10.15

查看路由表：

[R2]dis ip routing-table

Routing Tables: Public

Destinations : 7 Routes : 7

Destination/Mask Proto Pre Cost Flags NextHop Interface

3.3.3.15/32 Static 60 0 D 10.10.10.15 Ethernet0/0/1

3.3.6.0/24 Direct 0 0 D 3.3.6.254 Ethernet0/0/0

3.3.6.254/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0

10.10.10.0/24 Direct 0 0 D 10.10.10.45 Ethernet0/0/0

10.10.10.45/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1

127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0

127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0

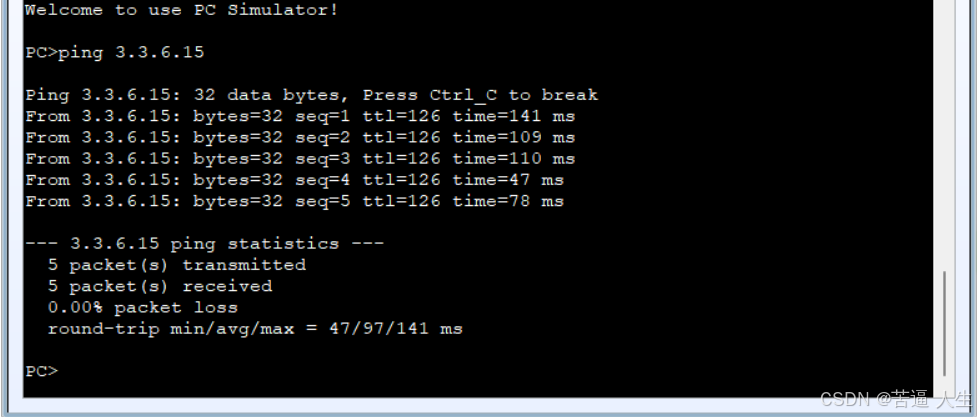

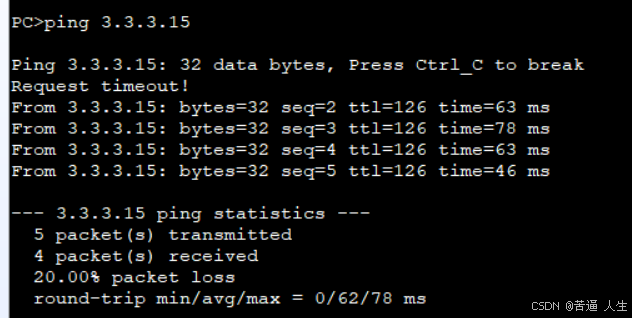

Ping值检测连通性：

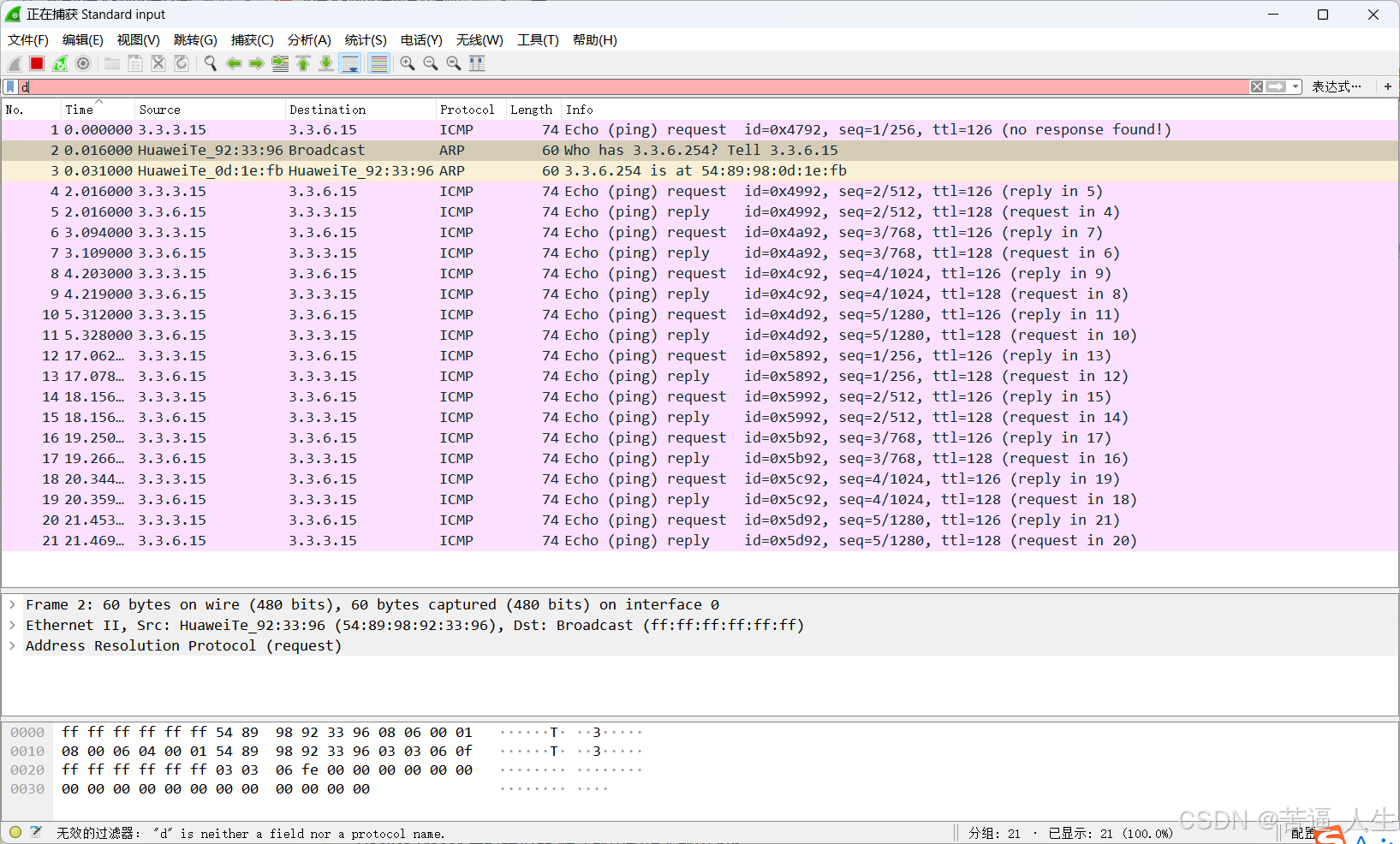

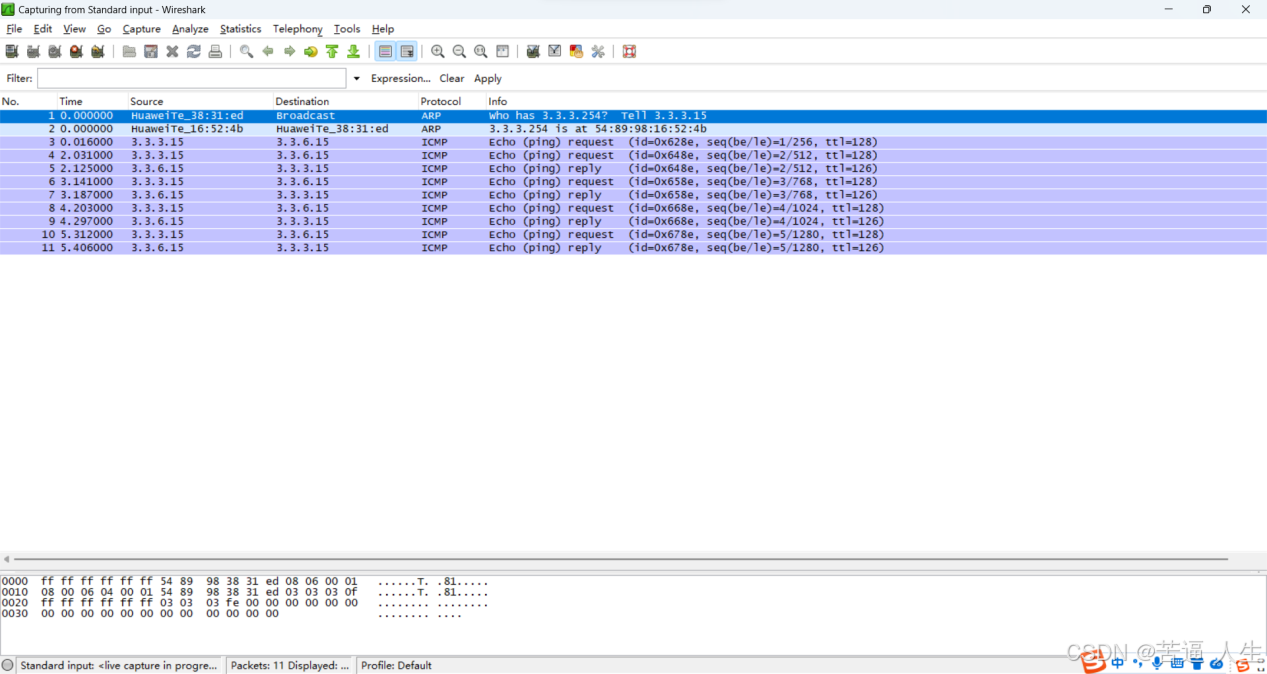

数据抓包：

3、负载分担

连接g端口：

配置R1：

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]ip add 20.20.20.15 24

[R1-GigabitEthernet0/0/0]q

[R1]ip route-static 3.3.6.15 32 g0/0/0 20.20.20.45

查看IP信息：

[R1]dis ip rou

Routing Tables: Public

Destinations : 9 Routes : 10

Destination/Mask Proto Pre Cost Flags NextHop Interface

3.3.3.0/24 Direct 0 0 D 3.3.3.254 Ethernet0/0/0

3.3.3.254/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0

3.3.6.15/32 Static 60 0 D 10.10.10.45 Ethernet0/0/1

Static 60 0 D 20.20.20.45 GigabitEthernet0/0/0

10.10.10.0/24 Direct 0 0 D 10.10.10.15 Ethernet0/0/1

10.10.10.15/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1

20.20.20.0/24 Direct 0 0 D 20.20.20.15 GigabitEthernet0/0/0

20.20.20.15/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0

127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0

127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0

配置R2：

[R2]int g0/0/0

[R2-GigabitEthernet0/0/0]ip add 20.20.20.45 24

[R2-GigabitEthernet0/0/0]q

[R2]ip route-static 3.3.3.15 32 g0/0/0 20.20.20.15

查看IP信息：

[R2]dis ip routing

Routing Tables: Public

Destinations : 9 Routes : 10

Destination/Mask Proto Pre Cost Flags NextHop Interface

3.3.3.15/32 Static 60 0 D 10.10.10.15 Ethernet0/0/1

Static 60 0 D 20.20.20.15 GigabitEthernet0/0/0

3.3.6.0/24 Direct 0 0 D 3.3.6.254 Ethernet0/0/0

3.3.6.254/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0

10.10.10.0/24 Direct 0 0 D 10.10.10.45 Ethernet0/0/1

10.10.10.45/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1

20.20.20.0/24 Direct 0 0 D 20.20.20.45 GigabitEthernet0/0/0

20.20.20.45/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0

127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0

127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0

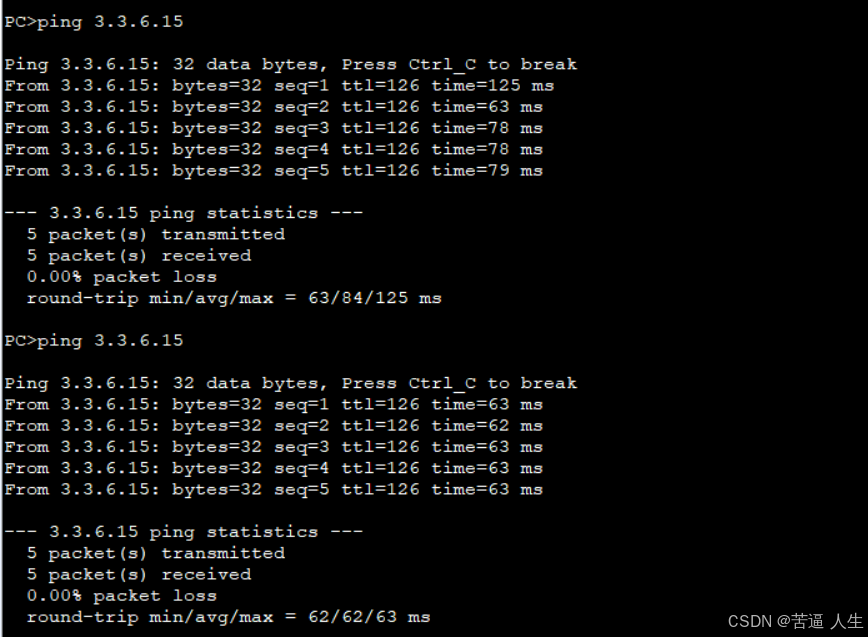

Ping值检验连通性：

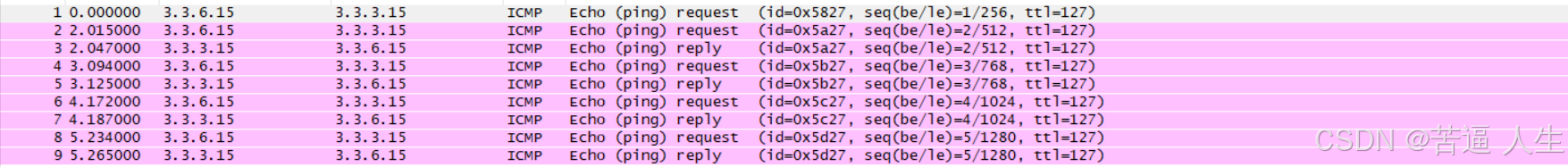

数据抓包：

4、浮动路由

配置R1：

[R1]ip route-static 3.3.6.15 32 g0/0/0 20.20.20.45 preference 100

查看IP信息：

[R1]dis ip rou

Routing Tables: Public

Destinations : 9 Routes : 9

Destination/Mask Proto Pre Cost Flags NextHop Interface

3.3.3.0/24 Direct 0 0 D 3.3.3.254 Ethernet0/0/0

3.3.3.254/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0

3.3.6.15/32 Static 60 0 D 10.10.10.45 Ethernet0/0/1

10.10.10.0/24 Direct 0 0 D 10.10.10.15 Ethernet0/0/1

10.10.10.15/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1

20.20.20.0/24 Direct 0 0 D 20.20.20.15 GigabitEthernet0/0/0

20.20.20.15/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0

127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0

127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0

配置R1：

[R1]int e0/0/1

[R1-Ethernet0/0/1]shutdown

查看IP信息：

[R1]dis ip rou

Routing Tables: Public

Destinations : 7 Routes : 7

Destination/Mask Proto Pre Cost Flags NextHop Interface

3.3.3.0/24 Direct 0 0 D 3.3.3.254 Ethernet0/0/0

3.3.3.254/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0

3.3.6.15/32 Static 100 0 D 20.20.20.45 GigabitEthernet0/0/0

20.20.20.0/24 Direct 0 0 D 20.20.20.15 GigabitEthernet0/0/0

20.20.20.15/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0

127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0

127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0

配置R1：

[R1]int e0/0/1

[R1-Ethernet0/0/1]undo shutdown

查看IP信息：

[R1-Ethernet0/0/1]dis ip rou

Routing Tables: Public

Destinations : 9 Routes : 9

Destination/Mask Proto Pre Cost Flags NextHop Interface

3.3.3.0/24 Direct 0 0 D 3.3.3.254 Ethernet0/0/0

3.3.3.254/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0

3.3.6.15/32 Static 60 0 D 10.10.10.45 Ethernet0/0/1

10.10.10.0/24 Direct 0 0 D 10.10.10.15 Ethernet0/0/1

10.10.10.15/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1

20.20.20.0/24 Direct 0 0 D 20.20.20.15 GigabitEthernet0/0/0

20.20.20.15/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0

127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0

127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0

配置R2：

[R2]ip route-static 3.3.3.15 32 g0/0/0 20.20.20.15 preference 100

查看IP信息：

[R2]dis ip routing

Routing Tables: Public

Destinations : 9 Routes : 9

Destination/Mask Proto Pre Cost Flags NextHop Interface

3.3.3.15/32 Static 60 0 D 10.10.10.15 Ethernet0/0/1

3.3.6.0/24 Direct 0 0 D 3.3.6.254 Ethernet0/0/0

3.3.6.254/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0

10.10.10.0/24 Direct 0 0 D 10.10.10.45 Ethernet0/0/1

10.10.10.45/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1

20.20.20.0/24 Direct 0 0 D 20.20.20.45 GigabitEthernet0/0/0

20.20.20.45/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0

127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0

127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0

配置R2：

[R2]int e0/0/1

[R2-Ethernet0/0/1]shutdown

查看IP信息：

[R2]dis ip rou

Routing Tables: Public

Destinations : 7 Routes : 7

Destination/Mask Proto Pre Cost Flags NextHop Interface

3.3.3.15/32 Static 100 0 D 20.20.20.15 GigabitEthernet0/0/0

3.3.6.0/24 Direct 0 0 D 3.3.6.254 Ethernet0/0/0

3.3.6.254/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0

20.20.20.0/24 Direct 0 0 D 20.20.20.45 GigabitEthernet0/0/0

20.20.20.45/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0

127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0

127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0

配置R2：

[R2]int e0/0/1

[R2-Ethernet0/0/1]undo shutdown

查看IP信息：

[R2]dis ip rou

Routing Tables: Public

Destinations : 9 Routes : 9

Destination/Mask Proto Pre Cost Flags NextHop Interface

3.3.3.15/32 Static 60 0 D 10.10.10.15 Ethernet0/0/1

3.3.6.0/24 Direct 0 0 D 3.3.6.254 Ethernet0/0/0

3.3.6.254/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0

10.10.10.0/24 Direct 0 0 D 10.10.10.45 Ethernet0/0/1

10.10.10.45/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1

20.20.20.0/24 Direct 0 0 D 20.20.20.45 GigabitEthernet0/0/0

20.20.20.45/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0

127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0

127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0

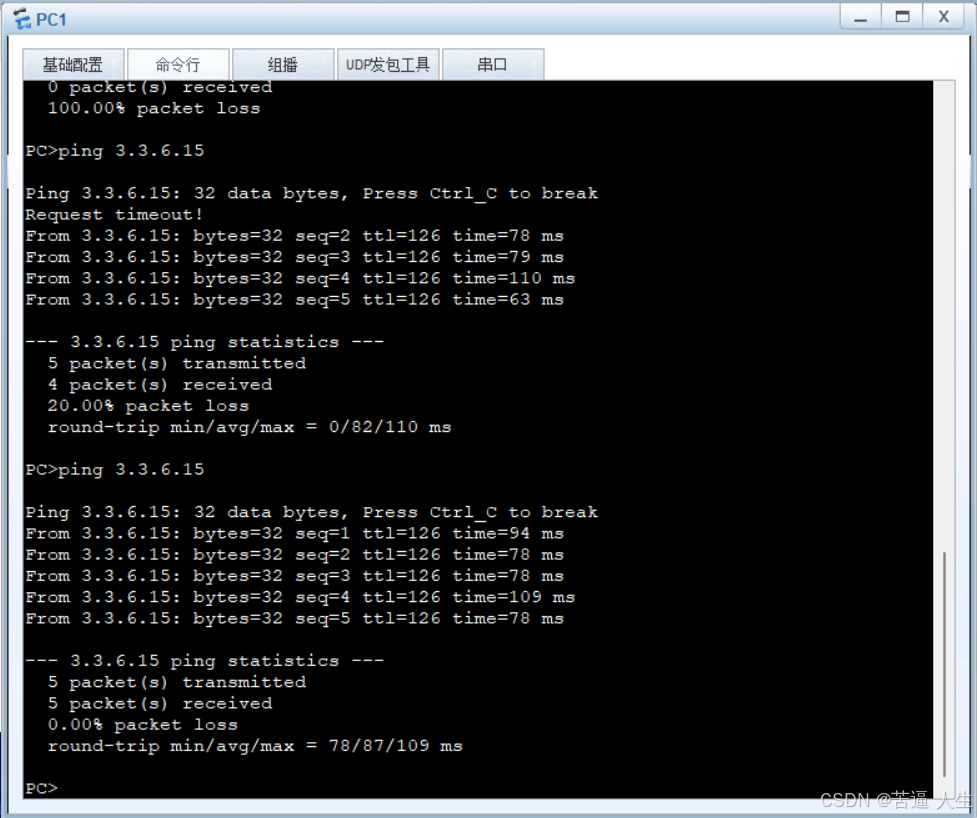

先后两次Ping值：

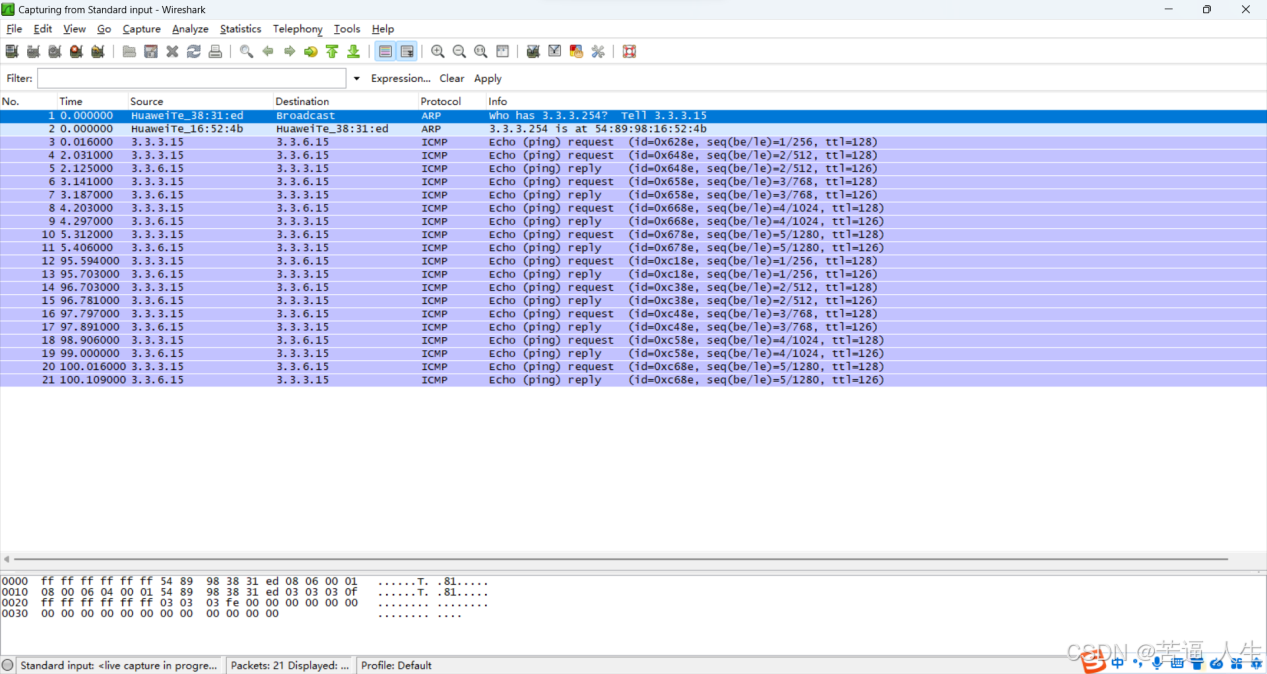

数据抓包：

5、缺省静态路由

配置R1：

[R1]ip route-static 0.0.0.0 0.0.0.0 e0/0/1 10.10.10.45

查看IP信息：

[R1]dis ip rou

Routing Tables: Public

Destinations : 10 Routes : 10

Destination/Mask Proto Pre Cost Flags NextHop Interface

0.0.0.0/0 Static 60 0 D 10.10.10.45 Ethernet0/0/1

3.3.3.0/24 Direct 0 0 D 3.3.3.254 Ethernet0/0/0

3.3.3.254/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0

3.3.6.15/32 Static 60 0 D 10.10.10.45 Ethernet0/0/1

10.10.10.0/24 Direct 0 0 D 10.10.10.15 Ethernet0/0/1

10.10.10.15/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1

20.20.20.0/24 Direct 0 0 D 20.20.20.15 GigabitEthernet0/0/0

20.20.20.15/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0

127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0

127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0

配置R2：

[R2]ip route-static 0.0.0.0 0.0.0.0 e0/0/1 10.10.10.15

查看IP信息：

[R2]dis ip rou

Routing Tables: Public

Destinations : 10 Routes : 10

Destination/Mask Proto Pre Cost Flags NextHop Interface

0.0.0.0/0 Static 60 0 D 10.10.10.15 Ethernet0/0/1

3.3.3.15/32 Static 60 0 D 10.10.10.15 Ethernet0/0/1

3.3.6.0/24 Direct 0 0 D 3.3.6.254 Ethernet0/0/0

3.3.6.254/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0

10.10.10.0/24 Direct 0 0 D 10.10.10.45 Ethernet0/0/1

10.10.10.45/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1

20.20.20.0/24 Direct 0 0 D 20.20.20.45 GigabitEthernet0/0/0

20.20.20.45/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0

127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0

127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0

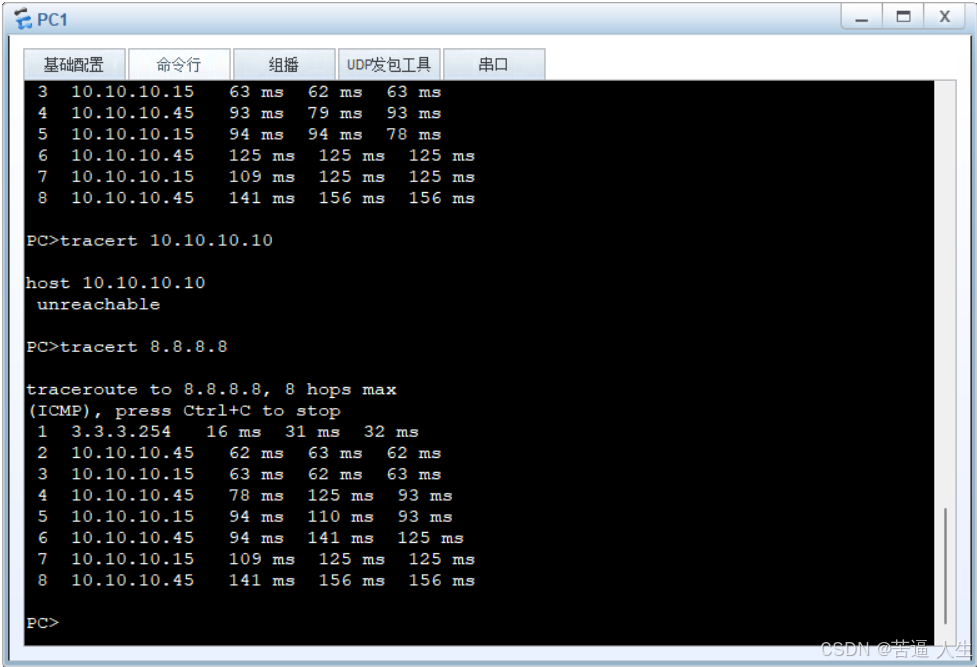

Ping值：

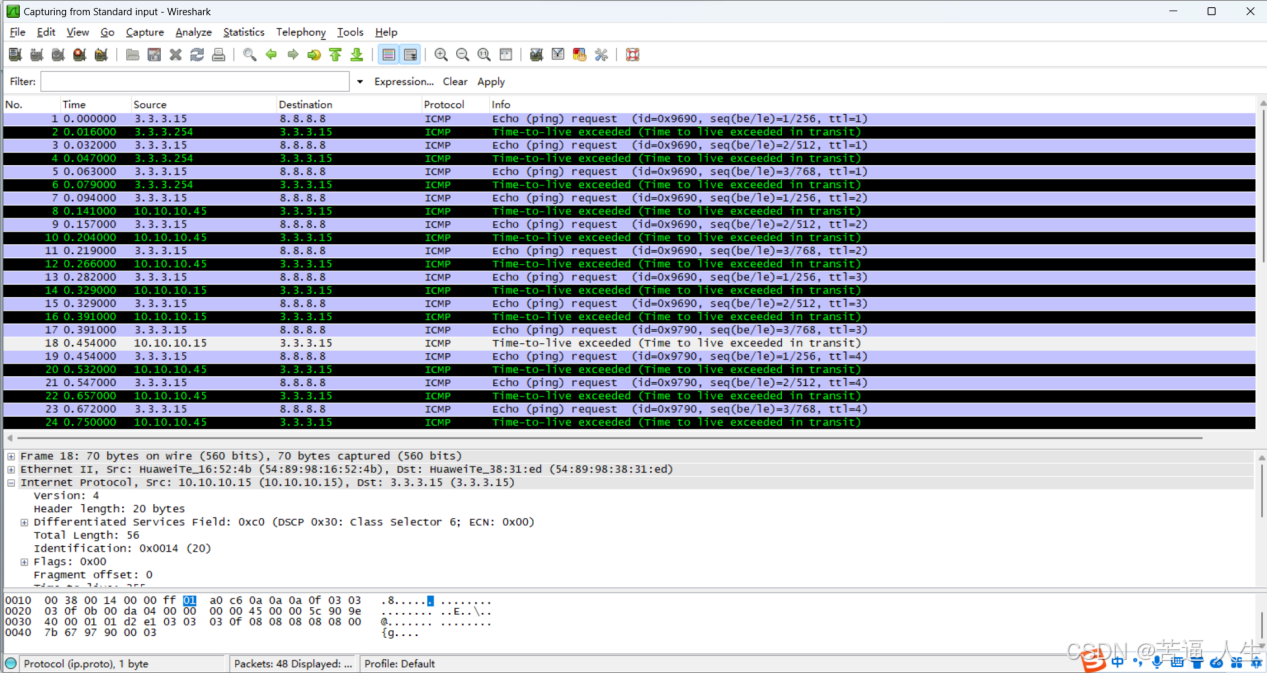

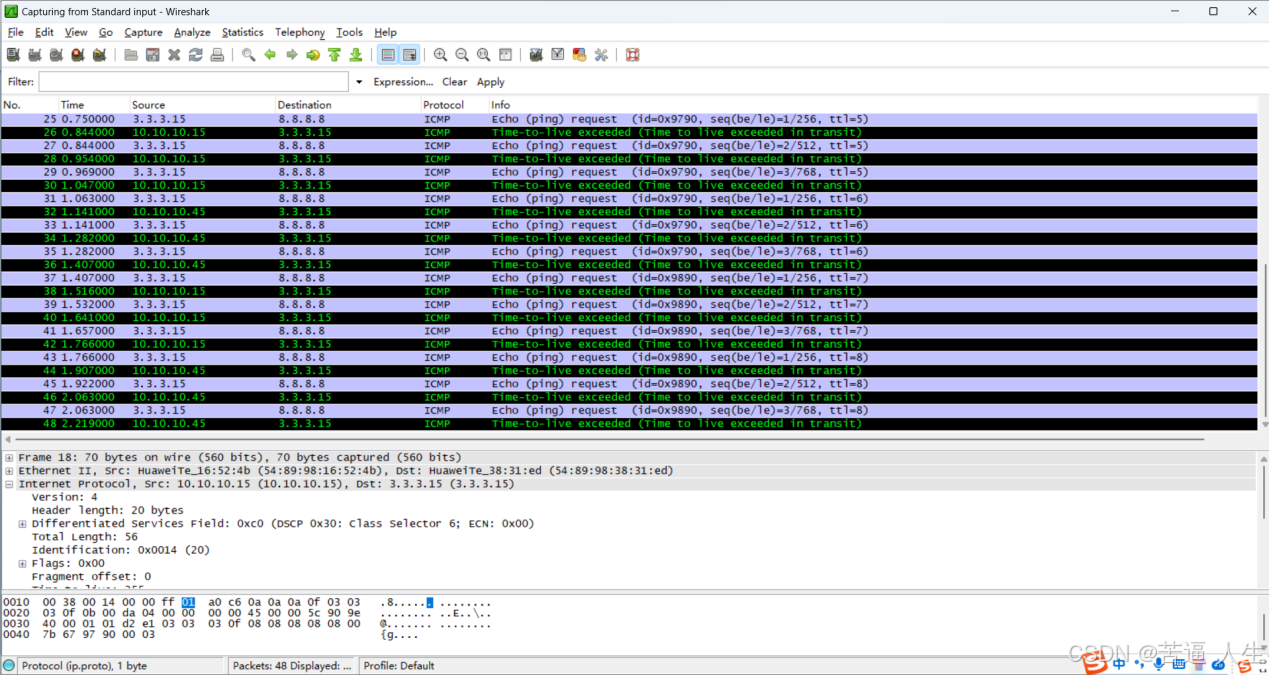

数据抓包：

五、实验小结

通过本次实验，我们深入了解了静态路由、负载分担、浮动路由和缺省静态路由的原理和配置方法，并通过实验加深了对这些概念的理解和掌握。这些知识对于网络工程师来说是非常重要的，可以帮助设计和维护复杂的网络架构，提高网络的可用性和性能。
