单代号网络计划图表示的方法和参数标注的形式和双代号网络计划图不一样，但是解网络图的计算方法和理解过程是一样的，所以，我们可以利用在“计算考点三：解双代号网络图”中学习过的解网络图思路来进行单代号网络计划图的学习和解题。

一、表示方法

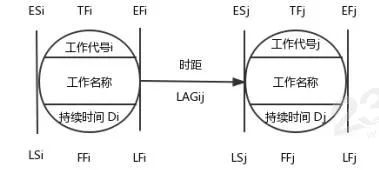

单代号网络图时间参数的表示方法

二、解题思路

单代号网络图中每一个节点表示一项工作，把节点想象成车站，起点站只发车不进车，终点站只进车不发车，箭线为公交车行驶的线路，计算顺序按照节点编号从小到大。

三、解题方法

下面，就让我们通过这张单代号网络计划图来学习一下解单代号网络图的方法。

解题步骤：

【计算顺序按节点编号从“小 → 大”，算出最早开始时间、最早完成时间，并标在图上】

把节点想象成车站，该网络图一共
