Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。
Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

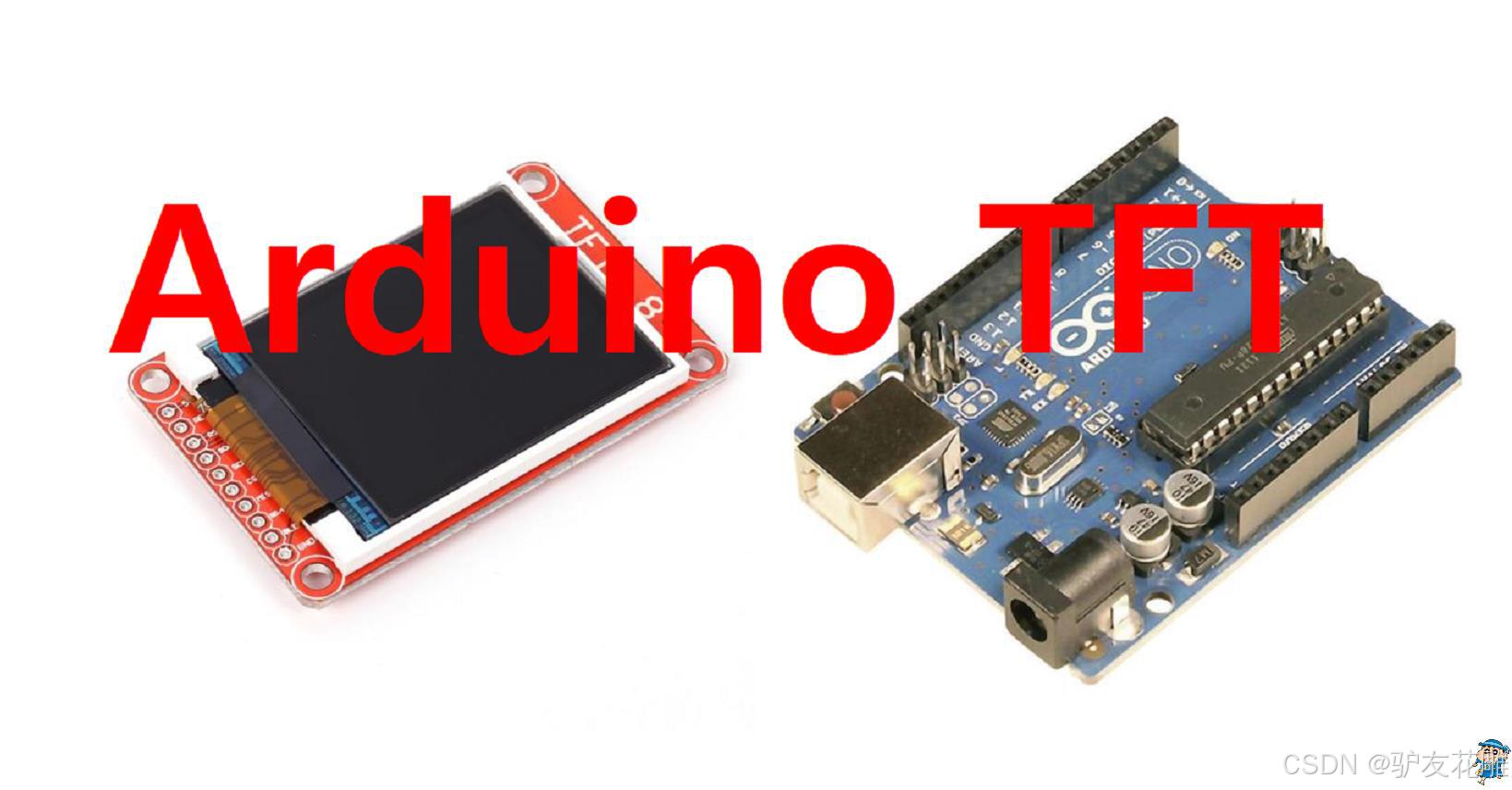

Arduino TFT 是指与 Arduino 开发板兼容的薄膜晶体管（Thin - Film - Transistor）液晶显示屏，以下是其主要特点、应用场景及注意事项的详细介绍：
一、主要特点
1、高分辨率显示：TFT 显示屏通常具有较高的分辨率，能够提供清晰、细腻的图像和文字显示效果。这使得它可以展示复杂的图形界面、丰富的色彩以及详细的信息，满足各种应用对显示质量的要求。
2、快速响应速度：TFT 技术能够实现快速的像素切换，响应速度比传统的液晶显示屏更快。这意味着在显示动态图像或进行交互操作时，不会出现明显的拖影或延迟，提供流畅的视觉体验。
3、宽视角：具有较宽的可视角度，无论从哪个方向观看显示屏，都能获得清晰的图像和一致的色彩表现。这使得在不同角度下观察显示屏时，都能保证信息的准确传达，方便多人同时查看或在不同位置操作设备。
4、丰富的色彩表现：能够呈现出丰富、鲜艳的色彩，具备较高的色彩饱和度和对比度。可以准确地显示各种颜色，使图像和界面更加生动逼真，适用于需要展示彩色图像或进行视觉交互的应用。
5、易于控制：通过 Arduino 开发板可以方便地对 TFT 显示屏进行控制。借助相应的库函数和代码，能够轻松实现图像绘制、文字显示、触摸交互等功能，降低了开发难度，即使对于没有深厚显示技术背景的开发者也较为友好。
二、应用场景
1、人机交互界面：在各种电子设备中，如智能仪器仪表、智能家居控制系统、工业自动化控制面板等，作为人机交互的窗口，用于显示菜单、参数设置界面、实时数据监测以及操作提示等信息，方便用户与设备进行交互。
2、教育领域：可用于制作教育实验设备、电子学习工具等。例如，在教学机器人中作为显示屏，展示机器人的状态信息、任务指令以及互动内容；在电子积木等教育玩具中，显示图形化的编程界面或游戏画面，增加学习的趣味性和互动性。
3、便携式设备：如手持游戏机、电子书阅读器、便携式多媒体播放器等。其高分辨率、宽视角和丰富的色彩表现能够为用户提供良好的视觉享受，同时快速响应速度也适合处理游戏中的动态画面和多媒体内容的播放。
4、物联网应用：在物联网项目中，作为节点设备的显示屏，用于展示传感器采集的数据、设备状态信息以及远程控制界面等。例如，在环境监测系统中，显示温度、湿度、空气质量等数据；在智能农业中，展示农田的灌溉状态、作物生长信息等。
三、需要注意的事项
1、电源管理：TFT 显示屏通常需要稳定的电源供应，并且其功耗相对较高。在与 Arduino 连接时，要确保电源能够满足显示屏的需求，避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时，要合理设计电源电路，考虑节能措施，特别是在电池供电的设备中，以延长设备的续航时间。
2、接口兼容性：不同型号的 Arduino 开发板和 TFT 显示屏可能具有不同的接口类型和通信协议。在选择和使用时，要确保两者之间的接口兼容，并且正确连接引脚。有些 TFT 显示屏可能需要额外的驱动电路或转接板才能与 Arduino 顺利连接，需要仔细阅读产品说明书并进行相应的配置。
3、显示内存限制：虽然 TFT 显示屏能够显示丰富的内容，但 Arduino 的内存资源有限。在绘制复杂图像或显示大量数据时，可能会遇到内存不足的问题。因此，需要合理规划显示内容，优化图像和数据的存储方式，避免因内存耗尽导致程序崩溃或显示异常。
4、驱动程序和库的使用：为了实现 TFT 显示屏的各种功能，需要使用相应的驱动程序和库。不同的显示屏可能需要不同的库，并且这些库可能会不断更新和改进。在使用过程中，要及时关注官方文档和社区资源，获取最新的驱动程序和库，并了解其使用方法和注意事项。同时，要注意库与 Arduino IDE 版本的兼容性，避免出现编译错误或运行时问题。
5、电磁干扰：在一些电磁环境较为复杂的场合，TFT 显示屏可能会受到电磁干扰，导致显示出现噪点、闪烁或颜色异常等问题。此时，需要采取相应的抗干扰措施，如合理布线、使用屏蔽线、添加滤波电容等，以确保显示屏的稳定工作。
主要特点
动态展示：能够让文本在显示屏上以滚动的方式呈现，打破了静态文本显示的局限性，吸引用户的注意力，使信息展示更具动态性和交互性。
信息容量大：通过滚动机制，可以在有限的显示屏空间内展示大量的文本信息。即使文本内容超出了显示屏的可视区域，也能通过滚动完整呈现，不会造成信息的遗漏。
可定制性强：用户可以根据实际需求定制文本的滚动速度、方向、字体、颜色等属性。可以使滚动效果与具体的应用场景和设计风格相匹配，满足不同项目的个性化需求。
实时更新：可以实时更新要显示的文本内容，这意味着能够根据程序的运行状态、传感器的输入或其他外部事件，动态地改变滚动文本的信息，实现信息的及时传递和反馈。
应用场景
信息公告展示：在公共场合，如学校、商场、车站等，用于展示通知、新闻、广告等信息。滚动文本可以吸引人们的注意力，确保重要信息能够被过往的人群注意到，而且可以不断更新内容，保持信息的时效性。
电子广告牌：作为电子广告牌的一部分，滚动文本可以用来展示商家的促销活动、产品信息等。通过设置吸引人的滚动效果和醒目的颜色，可以提高广告的吸引力和传播效果，有效地向路人传达商业信息。
设备状态监控：在一些电子设备或工业控制系统中，用于显示设备的运行状态、故障信息等。滚动文本可以实时更新设备的相关信息，让操作人员能够及时了解设备的工作情况，以便及时发现问题并采取相应的措施。
交互式终端：在一些交互式终端设备中，如自助查询机、智能客服终端等，滚动文本可以作为提示信息或帮助文档的展示方式。用户在操作设备时，滚动文本可以提供相关的操作指南和说明，引导用户完成操作，提高设备的易用性。
需要注意的事项
文本长度与显示区域适配：要根据 TFT 显示屏的尺寸和分辨率，合理控制文本的长度和字体大小。如果文本过长或字体过大，可能会导致滚动不流畅或部分文本无法完整显示。需要提前进行测试和调整，确保文本能够在显示屏上清晰、完整地滚动。
滚动速度设置：滚动速度不宜过快或过慢。速度过快会导致用户难以看清文本内容，失去滚动文本显示的意义；速度过慢则可能会让用户感到不耐烦，影响信息传递的效率。应根据文本内容的复杂程度和用户的阅读习惯，设置合适的滚动速度。
内存使用：在处理滚动文本时，尤其是当文本内容较多时，要注意内存的使用情况。Arduino 的内存资源有限，如果一次性加载过多的文本数据，可能会导致内存溢出。可以采用分段加载或动态分配内存等方式，优化内存的使用，确保程序的稳定运行。
显示刷新率：为了保证滚动文本的显示效果流畅，需要注意 TFT 显示屏的刷新率。如果刷新率过低，可能会出现文本闪烁或卡顿的现象。可以通过优化代码、减少不必要的操作等方式，提高显示屏的刷新率，改善滚动文本的视觉效果。
兼容性问题：不同的 TFT 显示屏和 Arduino 开发板在驱动方式和性能上可能存在差异。在开发过程中，要进行充分的兼容性测试，确保滚动文本显示功能在各种硬件组合下都能正常工作。如果遇到兼容性问题，需要及时查找原因并进行相应的调整，如更新驱动程序、修改代码等。
1、水平滚动文本
#include <Adafruit_GFX.h>
#include <Adafruit_TFTLCD.h>
Adafruit_TFTLCD tft(A3, A2, A1, A0, A4);
void setup() {
tft.begin(0x9341);
tft.fillScreen(0x0000); // 黑色背景
}
void loop() {
String text = "Hello, scrolling text!";
int xPos = tft.width(); // 从屏幕右侧开始滚动
while (xPos > -text.length() * 12) { // 字符宽度按文本大小调整
tft.fillScreen(0x0000); // 清屏
tft.setCursor(xPos, 50);
tft.setTextColor(0xFFFF);
tft.setTextSize(2);
tft.print(text);
delay(50);
xPos -= 5; // 左移5像素
}
}
要点解读：
xPos 控制文本的水平位置，通过逐渐减小实现滚动效果。
fillScreen 在每次更新位置前清屏，避免残影。
delay 控制滚动速度，数值越小滚动越快。
2、垂直滚动文本
void loop() {
String text = "Vertical Scroll!";
int yPos = tft.height(); // 从屏幕底部开始滚动
while (yPos > -20) { // 调整高度范围
tft.fillScreen(0x0000); // 清屏
tft.setCursor(30, yPos); // 设置文字位置
tft.setTextColor(0x07E0); // 绿色文字
tft.setTextSize(2);
tft.print(text);
delay(50);
yPos -= 5; // 向上滚动
}
}
要点解读：
yPos 控制文本的垂直位置，通过逐渐减小实现向上滚动。
滚动方向可以通过改变递增或递减值调整。
屏幕位置和颜色的灵活设置便于个性化设计。
3、循环滚动文本（左右往返）
void loop() {
String text = "Bouncing Text!";
int xPos = 0;
int direction = 1; // 1 表示右移，-1 表示左移
while (true) {
tft.fillScreen(0x0000); // 清屏
tft.setCursor(xPos, 80);
tft.setTextColor(0xF800); // 红色文字
tft.setTextSize(2);
tft.print(text);
delay(50);
xPos += 5 * direction; // 根据方向调整位置
if (xPos < 0 || xPos > tft.width() - text.length() * 12) {
direction = -direction; // 改变移动方向
}
}
}
要点解读：
使用 direction 实现文本的左右反弹滚动效果。
判断文本位置是否超出屏幕边界，反向移动。
循环机制确保动画持续运行，适合动态展示。
4、水平滚动文本显示
此代码实现了一个水平滚动的文本显示，适合在单行文本中展示超长信息。
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
// TFT显示屏引脚定义
#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);
// 文本参数
String longText = "This is a very long text that needs to be scrolled horizontally on the TFT display.";
int textX = 128; // 文本的初始X坐标
int textSpeed = 1; // 滚动速度（像素/帧）
int textColor = ST7735_WHITE; // 文本颜色
int textSize = 2; // 文本大小
void setup() {
tft.initR(INITR_BLACKTAB); // 初始化TFT显示屏
tft.fillScreen(ST7735_BLACK); // 填充屏幕为黑色
tft.setRotation(1); // 设置屏幕旋转方向
// 设置字体大小
tft.setTextSize(textSize);
}
void loop() {
tft.fillScreen(ST7735_BLACK); // 清空屏幕
// 绘制文本
tft.setCursor(textX, 30); // 设置文本位置
tft.setTextColor(textColor);
tft.println(longText);
// 更新文本位置
textX -= textSpeed;
if (textX + tft.textWidth(longText.c_str()) < 0) {
textX = tft.width(); // 当文本完全滚出屏幕时，重置到屏幕右侧
}
delay(20); // 控制滚动速度
}
要点解读
文本绘制：
使用tft.setTextSize设置字体大小。
使用tft.textWidth计算文本宽度，确保滚动范围正确。
滚动逻辑：
使用textX变量控制文本的水平位置。
每帧将textX向左移动textSpeed像素，实现水平滚动。
循环滚动：
当文本完全滚出屏幕时，将textX重置为屏幕宽度，实现循环滚动。
扩展性：
可调整textSpeed控制滚动速度。
可支持多行文本滚动。
5、垂直滚动文本显示
此代码实现了一个垂直滚动的文本显示，适合在单列文本中展示超长信息。
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
// TFT显示屏引脚定义
#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);
// 文本参数
String longText = "This is a very long text that needs to be scrolled vertically on the TFT display. "
"The text will move line by line from bottom to top.";
int textY = tft.height(); // 文本的初始Y坐标
int textSpeed = 1; // 滚动速度（像素/帧）
int textColor = ST7735_WHITE; // 文本颜色
int textSize = 1; // 文本大小
void setup() {
tft.initR(INITR_BLACKTAB); // 初始化TFT显示屏
tft.fillScreen(ST7735_BLACK); // 填充屏幕为黑色
tft.setRotation(1); // 设置屏幕旋转方向
// 设置字体大小
tft.setTextSize(textSize);
}
void loop() {
tft.fillScreen(ST7735_BLACK); // 清空屏幕
// 绘制文本
int y = textY;
int lineHeight = tft.textHeight(); // 获取单行文本高度
int linesToShow = tft.height() / lineHeight; // 计算屏幕可显示的行数
for (int i = 0; i < linesToShow; i++) {
int lineY = y - i * lineHeight;
if (lineY + lineHeight > 0) { // 确保文本在屏幕内
tft.setCursor(10, lineY); // 设置文本位置
tft.setTextColor(textColor);
tft.println(longText.substring(i * (tft.width() / textSize), (i + 1) * (tft.width() / textSize)));
}
}
// 更新文本位置
textY -= textSpeed;
if (textY < -tft.textHeight()) {
textY = tft.height(); // 当文本完全滚出屏幕时，重置到屏幕底部
}
delay(20); // 控制滚动速度
}
要点解读
垂直滚动逻辑：
使用textY变量控制文本的垂直位置。
每帧将textY向上移动textSpeed像素，实现垂直滚动。
多行显示：
使用for循环逐行绘制文本，确保屏幕内始终显示完整的文本块。
使用tft.substring分割长文本，按屏幕宽度分段显示。
循环滚动：
当文本完全滚出屏幕时，将textY重置为屏幕高度，实现循环滚动。
扩展性：
可调整textSpeed控制滚动速度。
可支持动态调整字体大小。
6、带背景的滚动文本显示
此代码实现了一个带背景颜色的滚动显示，适合需要突出显示文本的场景。
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
// TFT显示屏引脚定义
#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);
// 文本参数
String longText = "This is a very long text with a background color. "
"The text will scroll horizontally across the screen.";
int textX = 128; // 文本的初始X坐标
int textSpeed = 2; // 滚动速度（像素/帧）
int textColor = ST7735_WHITE; // 文本颜色
int bgColor = ST7735_BLUE; // 背景颜色
int textSize = 2; // 文本大小
void setup() {
tft.initR(INITR_BLACKTAB); // 初始化TFT显示屏
tft.fillScreen(ST7735_BLACK); // 填充屏幕为黑色
tft.setRotation(1); // 设置屏幕旋转方向
// 设置字体大小
tft.setTextSize(textSize);
}
void loop() {
tft.fillRect(0, 0, tft.width(), tft.height(), bgColor); // 填充背景颜色
// 绘制文本
tft.setCursor(textX, tft.height() / 2 - 10); // 设置文本位置
tft.setTextColor(textColor);
tft.println(longText);
// 更新文本位置
textX -= textSpeed;
if (textX + tft.textWidth(longText.c_str()) < 0) {
textX = tft.width(); // 当文本完全滚出屏幕时，重置到屏幕右侧
}
delay(20); // 控制滚动速度
}
要点解读
背景填充：
使用tft.fillRect填充背景颜色，确保文本在滚动时背景始终可见。
滚动逻辑：
与案例1类似，使用textX变量控制文本的水平位置。
多行支持：
如果需要支持多行文本，可以结合案例2的逻辑，逐行绘制文本。
扩展性：
可调整bgColor和textColor实现不同的视觉效果。
可添加渐变背景或其他装饰效果。
7、多行水平滚动文本
此代码实现了一个多行水平滚动文本显示，适合展示多行信息。
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
// TFT显示屏引脚定义
#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);
// 文本参数
String text1 = "Line 1: This is the first line of text.";
String text2 = "Line 2: This is the second line of text.";
String text3 = "Line 3: This is the third line of text.";
String texts[] = {text1, text2, text3};
int textX = 128; // 文本的初始X坐标
int textSpeed = 2; // 滚动速度（像素/帧）
int textColor = ST7735_WHITE; // 文本颜色
int textSize = 2; // 文本大小
void setup() {
tft.initR(INITR_BLACKTAB); // 初始化TFT显示屏
tft.fillScreen(ST7735_BLACK); // 填充屏幕为黑色
tft.setRotation(1); // 设置屏幕旋转方向
// 设置字体大小
tft.setTextSize(textSize);
}
void loop() {
tft.fillScreen(ST7735_BLACK); // 清空屏幕
// 绘制多行文本
for (int i = 0; i < 3; i++) {
tft.setCursor(textX, 20 + i * 20); // 设置每行文本的位置
tft.setTextColor(textColor);
tft.println(texts[i]);
}
// 更新文本位置
textX -= textSpeed;
if (textX + tft.textWidth(texts[0].c_str()) < 0) {
textX = tft.width(); // 当文本完全滚出屏幕时，重置到屏幕右侧
}
delay(20); // 控制滚动速度
}
要点解读
多行文本：
使用数组存储多行文本。
在循环中逐行绘制文本。
滚动逻辑：
所有文本同步滚动，保持对齐。
扩展性：
可动态调整行数或文本内容。
可支持不同字体大小或颜色。
注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
