上一篇博客主要介绍了OV7725的电气特性以及SCCB接口的时序和输出一帧图像的时序图以及数据的拼接。输出一帧图像与输出时钟PCLK有关。

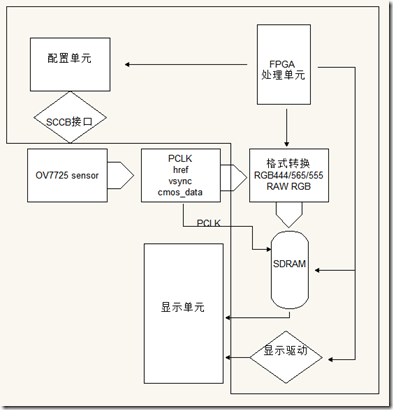

上图是OV7725实现的整体框架，有点丑。FPGA描述SCCB时序，完成OV7725的配置，配置完成之后，OV7725 sensor输出PCLK和href，vsync以及cmos_data信号。经过格式的转换单元，将格式转换后的数据送给SDRAM单元，最终实现VGA/LCD/上位机显示。
之前已经提及过，SCCB接口主要实现sensor内部各种寄存器的配置，如AGC,AWB,gama，color saturation等等，下面就讲解寄存器的配置。参考手册如下图所示，寄存器的配置还需要OV7725的手册中关于寄存器设定章节一起配合使用。
在手册的最后一个章节，给出了参考设置，不过输出的格式是YCbCr格式，其他设置需要联系FAE。
如下图所示，写入的寄存器前8位数据，如0x3d代表了寄存器的地址，后8位0x03代表了该寄存器设定的值。根据手册最后内容可以在0V7725数据手册（OV7725 datasheet）中找到相关寄存器的说明。

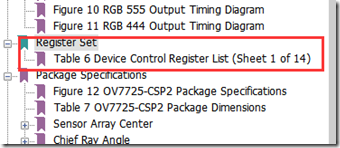

比如0x3d，在数据手册（OV7725 datasheet）中代表的功能是DC偏置量的控制。如下图所示，其他寄存器以此类推，可以一一找到。注意在设置时设置寄存器地址或者寄存器的名称均可以，比如0x3d，0x03，也可以设置com12,0x03.

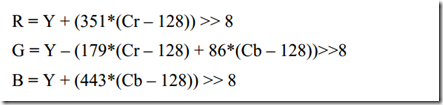

在OV7725配置手册中，讲述了关于YCbCr和RGB24格式之间的转换方法，如下图所示，由于FPGA不擅长处理浮点数，所以需转换成定点数处理。

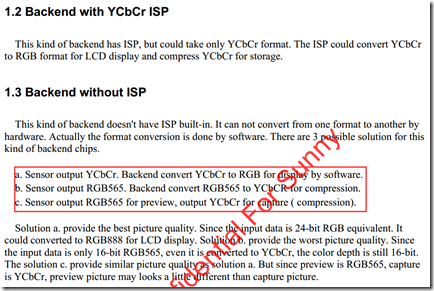

在OV7725配置手册中，详细说明了对于OV7725格式输出的说明，分为有ISP和无ISP情况，这个模块可以在FPGA内部去建立格式输出单元，此方面内容会在之后讲解。
对于寄存器的设置，根据OV7725应用手册中的参考设置，有几个重要部分必须要进行设置，如下所示：
1. ID的设置
对于厂商来讲，每一款传感器有唯一的ID地址。
制造商唯一的ID地址。
